起重機車輪鍛件圖紙?jiān)O(shè)計要點總結
起重機車輪鍛件圖紙?jiān)O(shè)計要點總結

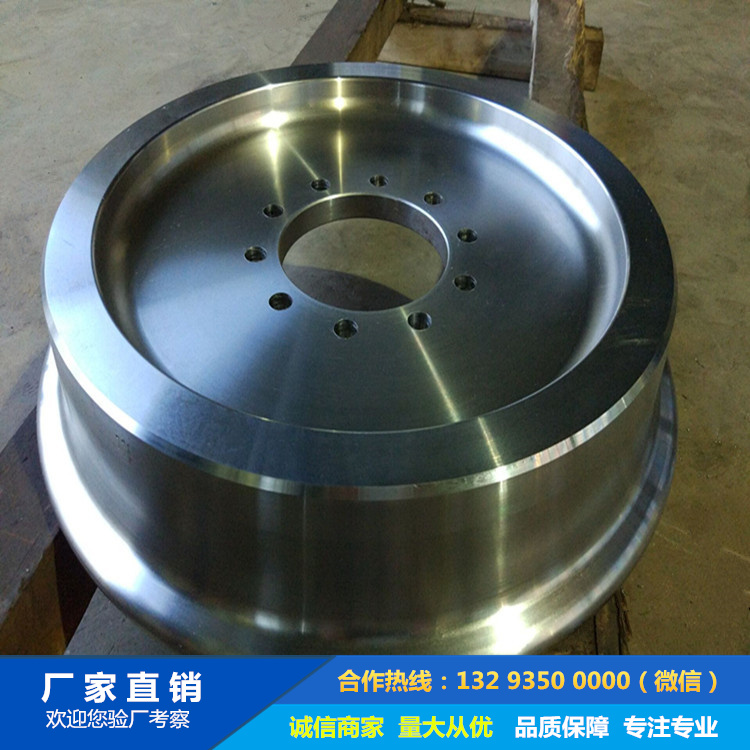

起重機車輪是承重、抗沖擊的核心部件，需滿足高承載、耐磨損、抗疲勞等要求。其設計需嚴格遵循ISO 4306、GB/T 10183等標準，同時兼顧鍛造工藝性與經濟性。以下是關鍵設計要點：
一、材料選擇與標準
1. 常用材料及性能要求
材料牌號執行標準硬度要求沖擊功（-20℃）適用噸位
65Mn GB/T 1222 HB300-350 ≥25J ≤50t
42CrMoA GB/T 3077 HB280-320 ≥35J 50-200t
34CrNiMo6 EN 10083-3 HB320-360 ≥45J ＞200t
ZG340-640 GB/T 11352 HB240-280 ≥30J 鑄造替代方案
特殊要求：
淬透性：輪緣淬硬層深度≥15mm（高頻淬火）
純凈度：非金屬夾雜物≤1.5級（ASTM E45）
二、結構設計要點
1. 輪緣與踏面關鍵參數
參數設計要求示例（φ800mm車輪）
踏面寬度（B） ≥1.2×軌寬（GB/T 10183） 120mm（軌寬100mm）
輪緣高度（H） 20-25%車輪直徑 160mm
輪緣厚度（T） ≥0.15×車輪直徑 120mm
踏面硬度 HRC50-55（淬火+回火） HRC52±2
2. 輪輻與輪轂設計
輪輻數量：4-6根（根據載荷分布優化）
輪轂孔徑公差：H7級（如φ200H7??·???）
過渡圓角：R≥10%截面高度（防應力集中）
三、鍛造工藝性設計
1. 鍛造比與流線控制
部位最小鍛造比流線方向要求檢測方法
輪緣 ≥4 沿圓周方向 宏觀腐蝕試驗（GB/T 226）
輪輻 ≥3 放射狀分布 超聲檢測（UT）
輪轂 ≥2 平行于軸線 磁粉檢測（MT）
2. 加工余量與公差
尺寸范圍粗加工余量精加工公差（GB/T 1801）
直徑≤500 8-10 IT12（±0.15mm）
500-1000 10-12 IT13（±0.25mm）
＞1000 12-15 IT14（±0.4mm）
特殊要求：
踏面預留磨削余量（0.3-0.5mm）
輪轂內孔留精鏜余量（1-2mm）
四、熱處理與檢測
1. 熱處理規范
材料類型工藝路線關鍵參數
65Mn 淬火（820℃水冷）+回火（400℃） HRC50-55
42CrMoA 調質（850℃油冷+560℃回火） HB280-320
34CrNiMo6 等溫淬火（鹽浴）+回火 HB320-360
2. 無損檢測要求
檢測方法標準驗收等級適用區域
超聲檢測（UT） JB/T 5000.15 Ⅱ級（Φ2mm平底孔） 全截面
磁粉檢測（MT） ASTM E709 無線性缺陷 輪緣及過渡區
硬度檢測 GB/T 230.1 梯度差≤30HB 踏面至心部
五、圖紙標注規范
1. 關鍵尺寸與公差
踏面直徑：φ800h11（??·22）
輪緣對稱度：≤0.1mm（相對軸線）
輪轂孔圓柱度：≤0.02mm
2. 技術要求示例
plaintext
復制
1. 鍛件按JB/T 6396-2006 Ⅱ級驗收，超聲波檢測符合標準；
2. 踏面高頻淬火層深≥15mm，硬度HRC50-55；
3. 輪輻過渡區圓角R≥15mm，磁粉檢測無缺陷；
4. 動平衡等級G16（ISO 1940-1），殘余不平衡量≤50g·cm。
六、常見設計問題與對策
問題原因解決方案
踏面剝落 淬硬層過淺 增加淬火層深至20mm
輪輻斷裂 鍛造流線中斷 保證鍛造比≥4，UT全檢
輪轂松動 孔徑公差過大 采用H7級公差+液壓脹套裝配
七、特殊工況設計
1. 港口起重機車輪
材料：34CrNiMo6+表面堆焊（Hardox 500）
工藝：激光熔覆耐磨層（HV≥600）
檢測：100%UT+表面裂紋檢測（PT）
2. 冶金高溫環境
選材：ZG40Cr25Ni20（耐熱鑄鋼）
要求：1050℃固溶處理+時效
八、工藝驗證
1. 功能性試驗
試驗類型標準合格指標
靜載試驗 ISO 4306 2.5倍額定載荷無塑性變形
疲勞試驗 GB/T 10183 10?次循環無裂紋
磨損試驗 ASTM G65 磨損率≤0.01g/km
2. 模擬分析
接觸應力分析：驗證踏面與軌道接觸壓力（≤1200MPa）
疲勞壽命預測：10?次循環（Δσ=300MPa）
起重機車輪鍛件設計核心：
踏面耐磨性（硬度+淬硬層深）
結構完整性（輪緣強度、輪輻流線）
動平衡控制（G16級以下）
全流程檢測（UT+MT+硬度梯度）
優化方向：
復合制造：鍛鋼基體+耐磨涂層（如WC-Co噴涂）
智能熱處理：感應淬火深度實時監控（±0.5mm）
輕量化設計：拓?fù)鋬?yōu)化輪輻結構（減重15%-20%）
